Tuyau anticorrosion de l'alliage 686 (N06686), bande, barre, pièce forgéee, attache, fil pour oceaneering
1 PRODUIT
Alliage anticorrosion exceptionnel 686 (UNS N06686) pour l'application oceaneering et marine.
L'alliage 686 est disponible sous des formes de produit comme tuyau, tube, feuille, bande, plat, en rond et barre hexagonale, pièce forgéee, actions de pièce forgéee, fil et fil machine dans la bobine, et attache (les boulons, écrous et cloute etc.).
DÉSIGNATION DE 2 ÉQUIVALENTS
UNS N06686, W.Nr.2.4606, NiCr21Mo16W (DIN), alliage 686 d'Inconel®
APPLICATION 3
L'alliage 686 est employé pour la résistance aux médias agressifs dans le traitement, oceaneering, la fabrication de contrôle de la pollution, de pulpe et de papier, et les applications chimiques de gestion des déchets.
APERÇU 4
L'alliage 686 est un alliage Ni-Cr-MOIS-W monophasé, à faible teneur en carbone, austénitique offrant la résistance à la corrosion exceptionnelle dans une gamme des environnements graves. Son haut nickel (Ni) et le molybdène (Mo) fournissent la bonne résistance en réduisant des conditions, et le haut chrome (Cr) offre la résistance aux médias de oxydation. Le molybdène (Mo) et le tungstène (w) facilitent la résistance à la corrosion localisée telle que la piqûre de corrosion. Le fer (Fe) est étroitement contrôlé pour augmenter des propriétés. (c) les aides à faible teneur en carbone réduisent au minimum la précipitation de joint de grain pour maintenir la résistance à la corrosion dans les zones affectées de chaleur des joints soudés. La résistance à la corrosion de général, de piqûre de corrosion et de crevasse augmente avec l'alliage (Cr+Mo+W) satisfait, et alliez 686 matériaux plus haut que concurrentiels de scores.
L'alliage 686 est connu comme alliage anticorrosion du 21ème siècle. Il est le plus fortement allié des matériaux anticorrosion commerciaux d'alliage.
Alliage | Fe | Ni | Cr | MOIS | W | Cr+Mo+W |
UNS N06625 | 3 | 62 | 22 | 8,8 | - | 30,8 |
UNS N10276 | 6 | 57 | 15,5 | 16 | 3,9 | 35,4 |
UNS N06022 | 2 | 59,4 | 20,5 | 14,2 | 3,2 | 37,9 |
UNS N06686 | 1 | 57 | 20,5 | 16,3 | 3,9 | 40,7 |
COMPOSITION 5 CHIMIQUE (% poids) :
Fe | Ni | Cr | MOIS | Manganèse | SI |
≤2.0 | Équilibre | 19.0-23.0 | 15.0-17.0 | ≤0.75 | ≤0.08 |
C | W | P | S | Ti | |
≤0.01 | 3.0-4.4 | ≤0.040 | ≤0.020 | 0.02-0.25 |
PROPRIÉTÉ 6 PHYSIQUE
Densité à la température ambiante : 0,315 lb/in3 (8,73 g/cm3)
Chaîne de fusion : 2440-2516°F (1338-1380°C)
Perméabilité à 200 oersteds (15,9 kA/m) : 1,0001
7 PROPRIÉTÉS MÉCANIQUES
Propriétés mécaniques de température ambiante du tableau 7-1
Forme de produit | Épaisseur ou diamètre | Résistance à la traction | Limite conventionnelle d'élasticité (0,2% compensations) | Élongation | |||
dans | millimètre | ksi | MPA | ksi | MPA | % | |
Plat | 0,5 | 12,7 | 104,7 | 722 | 52,8 | 364 | 71 |
Plat | 0,25 | 6,35 | 106,3 | 733 | 57,9 | 399 | 68 |
Feuille | 0,125 | 3,18 | 116,5 | 803 | 61,1 | 421 | 59 |
Feuille | 0,062 | 1,57 | 123 | 848 | 59,2 | 408 | 59 |
Rod | 1,5 | 38,1 | 117,5 | 810 | 52,1 | 359 | 56 |
Essais de tension à hautes températures du tableau 7-2
La température | Limite conventionnelle d'élasticité | Résistance à la traction | Élongation | |||
°F | °C | ksi | MPA | ksi | MPA | % |
75 | 24 | 57,5 | 396 | 107,3 | 740 | 60 |
200 | 93 | 46,8 | 323 | 100,2 | 691 | 69 |
400 | 204 | 42,1 | 290 | 92,1 | 635 | 67 |
600 | 316 | 41,7 | 288 | 87,3 | 602 | 60 |
800 | 427 | 32,5 | 224 | 82,6 | 570 | 69 |
1000 | 538 | 37,9 | 261 | 79,1 | 545 | 61 |
RÉSISTANCE 8 À LA CORROSION
Résistance exceptionnelle d'offres de l'alliage 686 à la corrosion générale, à l'effort-corrosion fendant, et à la corrosion de mine et de crevasse. Sa résistance à la précipitation intergranulaire pendant la soudure maintient sa corrosion-résistance dans les zones de chaleur-affect des joints soudés.
Elle offre la résistance aux acides réducteurs et de oxydations et aux solutions acides mélangées. Elle est particulièrement adaptée à manipuler les acides mélangés contenant des fortes concentrations d'halogénures. Elle a montré la bonne résistance aux médias acides mélangés avec des niveaux de pH de 1 ou moins, et les niveaux de chlorure de plus de 100 000 pages par minute.
La résistance d'alliage à la corrosion piquetée est souvent comparée par référence au soi-disant « nombre d'équivalence de résistance de piqûre de corrosion » - le PREN. Le potentiel de représentation peut être comparé par le calcul :
PREN = %Cr + 1,5 (%Mo + %W + %Nb)
Dans l'ordre croissant de l'excellence, l'alliage fortement allié 686 est prouvé pendant que le choix optimum parmi disponible dans le commerce, puits-résistant, Ni-Cr-MOIS allie :
Alliage 686 | 51 |
Alliage 22 | 47 |
UNS N06059 | 47 |
UNS N06200 | 47 |
UNS N06022 | 46 |
UNS N10276 | 45 |
UNS N06625 | 40 |
Résistance à la corrosion - applications marines
Résistance d'objets exposés de l'alliage 686 excellente à la corrosion et à la fragilisation par l'hydrogène générales, galvaniques et localisées en eau de mer (Tableaux ci-dessous). En outre, l'eau de mer exerce seulement un effet mineur sur la force de fatigue de l'alliage (le schéma 2). Ainsi, l'alliage 686 est un matériel idéal pour le service marin.

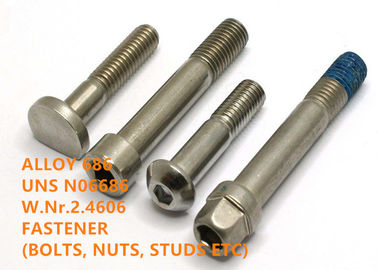

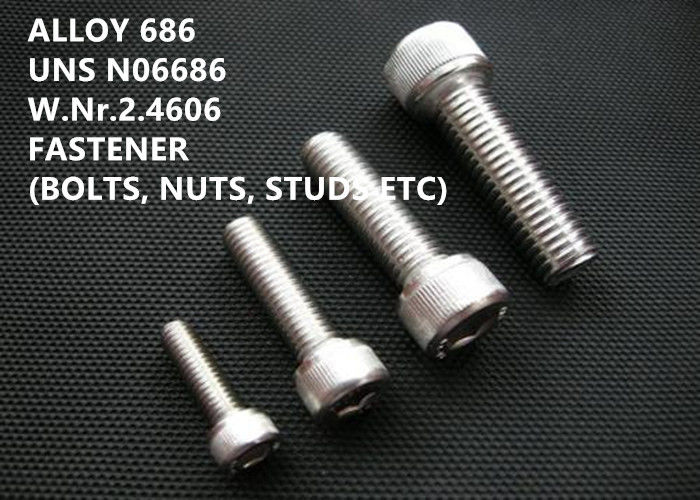

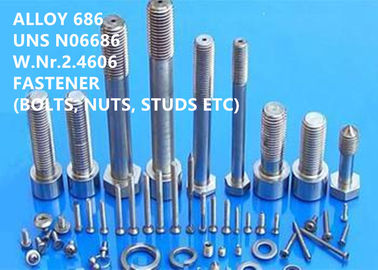

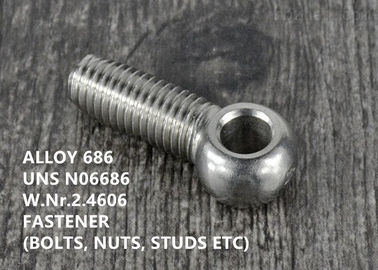

Les attaches de l'alliage 686 (boulons, écrous, goujons, etc.) sont très performantes dans le service marin. L'alliage 686 peut être renforcé par le travail à froid aux niveaux de limite conventionnelle d'élasticité du ksi 150 si le boulonnage de haute résistance est exigé. Ces attaches de haute résistance offrent essentiellement la même résistance à la corrosion en eau de mer que le matériel recuit.
Résistance du tableau 8-1 à la corrosion de crevasse en eau de mer chlorée à 60°C pendant 60 jours
Matériel examiné | Profondeur de l'attaque de crevasse (mils) |
Alliage 686 | 0 |
AISI 316 SOLIDES SOLUBLES | 2 |
Solides solubles duplex 2207 | 2 |
Alliage 625 | 2 |
Résistance du tableau 8-2 à la corrosion de crevasse en eau de mer tranquille à 25°C (77°F) pendant 60 jours
Matériaux travaillés | Sites attaqués/disponibles | Attaque maximum, millimètre (mils) |
Alliage 686 | 0/6 | 0,00 (0) |
Alliage 625 | 2/6 | 0,11 (4) |
Alliage C-276 | 0/6 | 0,00 (0) |
Résistance du tableau 8-3 à la corrosion de crevasse en eau de mer débordante à 14.4°C (58°F) pendant 180 jours
Alliage | Perte de masse (G) | Corrosion de crevasse | Profondeur maximale de l'attaque, millimètre (mils) |
Alliage 625 | 0,0023 | Oui | 0,01 (0,4) |
0,0045 | Oui | 0,02 (0,8) | |
0,1652 | Oui | 0,12 (5,0) | |
Alliage C-276 | Zéro | Non | 0 (0) |
Zéro | Non | 0 (0) | |
Alliage 686 | Zéro | Non | 0 (0) |
Zéro | Non | 0 (0) |
INSTRUCTION DE FONCTIONNEMENT 9
Fabrication
L'alliage 686 est aisément fabriqué. La formation des opérations peut être par des méthodes standard employées pour d'autres alliages de haut-nickel tels que l'alliage C-276, allier 22 et alliage 625. Le durcissement de travail pendant le formage à froid peut rendre le recuit intermédiaire nécessaire.
Travail chaud
La formation chaude devrait être entre 1600-2250°F (870-1230°C), avec la formation tout lourde au-dessus de 2000°F (1090°C).
Recuit
L'alliage 686 est normalement recuit à 2150-2200°F (1180-1200°C) avec le refroidissement rapide.
SPÉCIFICATIONS 10 STANDARD
Des efforts permis de conception de l'alliage 686 pour la section VIII, construction d'ASME de la Division 1 pour le service jusqu'à 800°F sont définis dans l'affaire 2198 de code d'ASME et ajournent le 1B de la section II, la partie D. d'ASME. Pour la fabrication d'ASME, l'alliage 686 est classifié comme matériel P-No.43. L'alliage 686 est approuvé par VdTÜV pour l'usage aux températures jusqu'à 400°C dans Werkstoffblatt 515/12.97. Cet alliage est approuvé sous la NACE MR0175 pour le service de pétrole et de gaz.
Toutes les formes
LA NACE RP0294
Rod, barre, fil, pièce forgéee et actions de pièce forgéee
ASTM B462
ASME SB564/ASTM B564
ASME SB574/ASTMB574
DIN 17752
DIN 17753
DIN 17754
Plat, feuille et bande
ASME SB575/ASTMB575
SB 906 D'ASTM B 906/ASME
DIN 17750
Tuyau et tube
SB 163 D'ASTM B 163/ASME
ASME SB619/ASTM B619
ASME SB622/ASTM B622
ASME SB626/ASTM B626
SB 751/ASTM B751 D'ASME
SB 775/ASTM B775 D'ASME
SB 829/ASTM B829 D'ASME
DIN 17751
Produits de soudure
AWS A5.14/ERNiCrMo-14
AWS A5.11/ENiCrMo-14
Attaches
ASTM F467, F467M
ASTM F468, F468M
L'AMS J2295, J2271, J2655, J2280, J2484, J2485 DE SAE
Composition
DIN 17744
AVANTAGE COMPÉTITIF 11
(1) plus de 50 ans d'expérience de recherche et se développent dans l'alliage à hautes températures, l'alliage de résistance à la corrosion, l'alliage de précision, l'alliage réfractaire, le métal rare et le matériel et les produits de métal précieux.
(2) 6 énoncent les laboratoires et le centre principaux de calibrage.
(3) technologies brevetées.
(4) processus de fonte d'Ultra-pureté : ÉNERGIE + IG-ESR + VARIÉTÉ
(5) excellente haute performance.
TERME DE 13 AFFAIRES
Quantité d'ordre minimum | Négociable |
Prix | Négociable |
Détails d'emballage | L'eau empêchent, transport navigable, emballage standard de l'exportation du moulin |
Marque | Selon l'ordre |
Délai de livraison | 60-90 jours |
Conditions de paiement | T/T, L/C à vue, D/P |
Capacité d'approvisionnement | 3000 morceaux par jour |
