Détails sur le produit:
|
| Matériel: | GH2901, alliage 901, W.Nr de NIMONIC®. 2,4662, Z8NCDT42 | ||
|---|---|---|---|
| Surligner: | alliage austénitique d'acier inoxydable,superalliage de haute performance,Alliages spéciaux d'axes d'UNS N09901 |
||

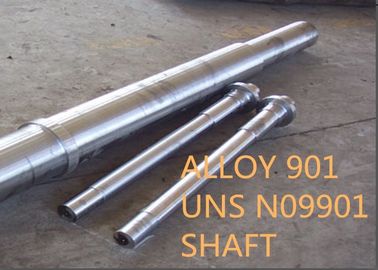

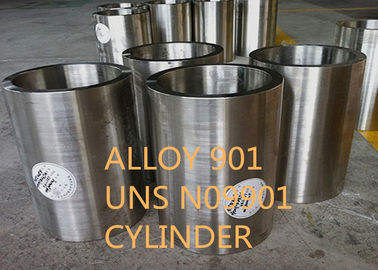

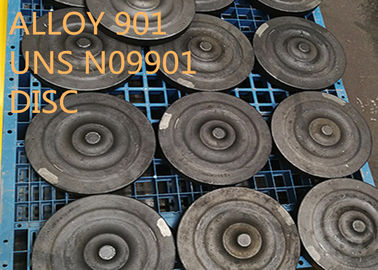

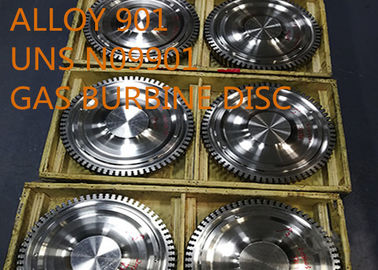

Alliage 901, disques d'UNS N09901, axes, anneaux, enveloppes, attaches et joints pour l'aéromoteur, turbomoteur
PRODUIT

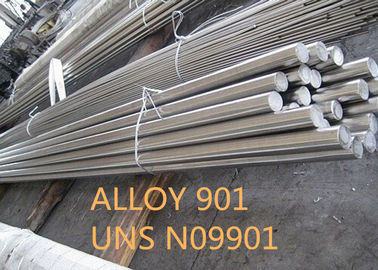

Alliage 901, tige d'UNS N09901, barre plate, barre ronde, fil, section et pièce forgéee expulsée, etc.
DÉSIGNATION ÉQUIVALENTE
GH2901, alliage 901, W.Nr de NIMONIC®. 2,4662, Z8NCDT42
APPLICATION
Typiquement, l'alliage 901 est employé pour le composant chaud d'extrémité du moteur aérospatial, des disques de turbomoteur, des axes, des anneaux, des parties structurelles statiques, des enveloppes, des attaches et des joints avec une température maximum de service de autour de 600°C (1100°F).
COMPOSITION CHIMIQUE (% poids) :
| Fe | Ni | Co | Cr | MOIS | Ti | B |
| Équilibre | 40.0-45.0 | ≤1.0 | 11.0-14.0 | 5.0-6.5 | 2.8-3.1 | 0.01-0.02 |
| Cu | C | Al | Manganèse | SI | P | S |
| ≤0.20 | 0.02-0.06 | ≤0.30 | ≤0.50 | ≤0.40 | ≤0.020 | ≤0.008 |
CONSTANTES PHYSIQUES
| Densité | Mg/m3 | 8,14 |
| lb/in3 | 0,294 | |
| Chaîne de fusion | °C | 1280-1345 |
| °F | 2336-2453 | |
| La chaleur spécifique | J/kg•°C | 431 à 20°C |
| Btu/lb•°F | 0,103 à 68°F | |
| Résistivité électrique | µ •cm | 112 à 20°C |
| ohm/circ•mil•pi | 674 à 68°F |
TRAITEMENT THERMIQUE
Le traitement thermique pour la barre forgée de l'alliage 901 est un processus à trois étages impliquant un traitement de solution suivi de deux étapes âge-durcissantes. La procédure recommandée est 3h/1090°C (1994°F)/WQ + 4h/775°C (1427°F)/AC + 24h/705-720°C (1301-1328°F)/AC.
PROPRIÉTÉ MÉCANIQUE
Des propriétés de traction pour la barre forgée sur une gamme des températures sont montrées dans la figure ci-dessous.
Propriétés d'impact de température ambiante de l'alliage 901, J (pi•livre)
| Temps de trempage, heures | La température de trempage | ||||
| 550°C (1022°F) | 600°C (1112°F) | 650°C (1202°F) | 700°C (1292°F) | 750°C (1382°F) | |
| 30 | 58 (42,8) | 44 (32,5) | 49 (36,2) | 41 (30,3) | 50 (36,6) |
| 100 | 47 (34,7) | 50 (36,6) | 45 (33,2) | 32 (23,6) | 27 (19,9) |
| 300 | 47 (34,7) | 57 (42,1) | 37 (27,3) | 18 (13,3) | 14 (10,3) |
| 1000 | 41 (30,3) | 38 (28,0) | 14 (10,3) | 12 (8,9) | 5 (3,7) |
| 3000 | 42 (31,0) | 47 (34,7) | 12 (8,9) | - | 5 (3,7) |
| 10 000 | 41 (30,3) | 15 (11,1) | 12 (8,9) | 5 (3,7) | 5 (3,7) |
Propriétés à hautes températures d'impact de l'alliage 901, J (pi•livre)
| Temps de trempage, heures | La température de trempage et d'essai | ||||
| 550°C (1022°F) | 600°C (1112°F) | 650°C (1202°F) | 700°C (1292°F) | 750°C (1382°F) | |
| 0 | 60 (44,3) | 50 (36,9) | 56 (41,3) | 42 (31,0) | 50 (36,6) |
| 30 | 49 (36,2) | 41 (30,3) | 37 (27,3) | 46 (34,0) | 27 (27,3) |
| 100 | 45 (33,2) | 41 (30,3) | 45 (33,2) | 34 (25,1) | 42 (31,0) |
| 300 | 44 (32,5) | 45 (33,2) | 34 (25,1) | 41 (30,3) | 31 (22,9) |
| 1000 | 73 (53,9) | 49 (36,2) | 26 (19,2) | 28 (20,7) | 24 (17,7) |
| 3000 | 47 (34,7) | 41 (30,3) | 20 (14,8) | - | 15 (11,1) |
| 10 000 | 52 (38,4) | 22 (16,2) | 22 (16,2) | 12 (8,9) | 18 (13,3) |
Propriétés mécaniques minimum à la température ambiante
| Rm N/mm2 de résistance à la traction | La limite conventionnelle d'élasticité Rp0.2 N/mm2 | Élongation A5 % |
| 1034 | 689 | 12 |
RÉSISTANCE À LA CORROSION
L'alliage 901 a la bonne résistance à la corrosion aux atmosphères normalement trouvées dans des opérations de moteur à réaction. Il a la résistance de graduation légèrement inférieure qu'un tel alliage comme les types 309 et l'acier inoxydable 310.
FONCTIONNEMENT CHAUD
L'alliage 901 est forgé entre 2050°F (1121°C) et 1850°F (1010°C) la température en métal. Le travail chaud léger peut être continué vers le bas mais pas au-dessous derrière 1600°F (871°C). La température en métal ne devrait pas dépasser 2050°F (1121°C) pendant le fonctionnement rapide. Des billettes devraient être chargées dans un four chaud et être chauffées rapidement par la précipitation durcissant la gamme.
Si chaude la pièce forgéee, si les paramètres de processus ou l'opération non appropriés, sa représentation montreront la direction évidente, et peut causer la sensibilité à l'entaille.
SOUDABILITÉ
L'alliage 901 peut être soudé par la méthode d'inerte-gaz-arc. Il est difficile de souder. Toute la soudure devrait être faite dans la solution a traité la condition. Froid a travaillé des pièces devrait être résolution traitées avant la soudure. Un traitement de résolution est recommandé après soudure avant la stabilisation et le vieillissement.
SPÉCIFICATIONS STANDARD
BR HEURE 55
L'AMS 5660 DE SAE
L'AMS 5661 DE SAE
AECMA PrEN2176
AECMA PrEN2177
AECMA PrEN2178
OIN 9723
OIN 9725
TERME D'AFFAIRES
| Quantité d'ordre minimum | Négociable |
| Prix | Négociable |
| Détails de empaquetage | L'eau empêchent, transport navigable, boîte en bois de non-fumigation |
| Marque | Selon l'ordre |
| Délai de livraison | 60-90 jours |
| Conditions de paiement | T/T, L/C à vue, D/P |
| Capacité d'approvisionnement | 200 tonnes métriques/mois |
