Détails sur le produit:
|
| Matériel: | UNS K94100, un alliage de fer au nickel binaire contenant le nickel de 42% | ||
|---|---|---|---|
| Mettre en évidence: | alliage d'acier inoxydable,alliages de haute performance,Barre de fer au nickel de l'alliage 42 |
||
Semi-produits de fer au nickel de l'alliage 42 (K94100, Invar 42) pour les ampoules de lampe électrique des véhicules à moteur et industrielles
1 PRODUIT
Alliage de fer au nickel 42 (UNS K94100, W.Nr. 1,3917, barre de l'Invar 42), tube, bande, fil, forgeant pour les ampoules de lampe électrique des véhicules à moteur et industrielles.
L'alliage 42 est disponible en suivant les formes demi-complètes standard :

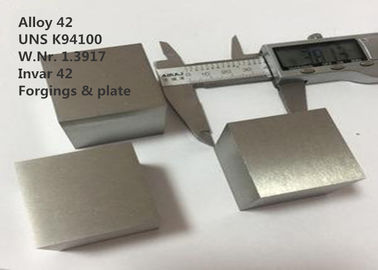

Feuille
État de la livraison : Chaud ou laminé à froid, soumis à un traitement thermique, détartré ou mariné

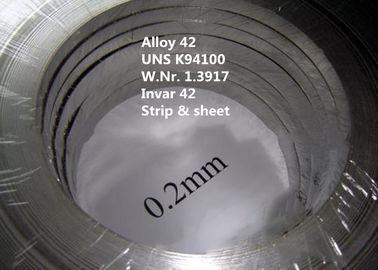

Bande
État de la livraison : Laminé à froid, soumis à un traitement thermique, mariné ou lumineux recuit

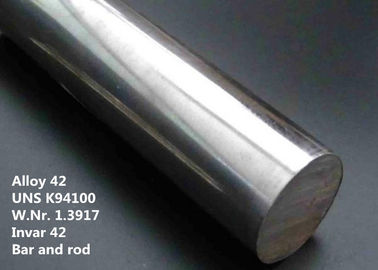

Barre et Rod
État de la livraison : Forgé, roulé, dessiné, soumis à un traitement thermique, oxydé, détartré ou mariné, tourné, épluché, moulu ou poli

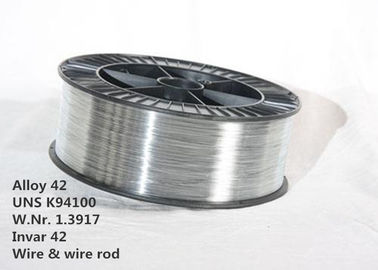

Fil (profil, rond, appartements, place)
État de la livraison : Lumineux dessiné, ¼ dur à dur, lumineux recuit en anneaux, conteneurs, sur des bobines et des poupées
Fil machine
État de la livraison : laminé à chaud (dia.5.5mm à 40mm)
D'autres

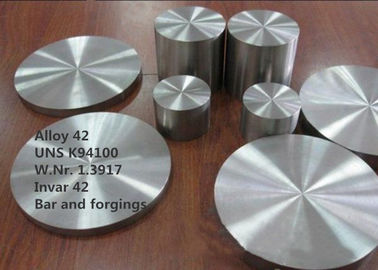

D'autres formes et dimensions telles que des disques, des anneaux, des tuyaux sans couture et des pièces forgéees peuvent être demandées.
DÉSIGNATION 2 ÉQUIVALENTE
W.Nr. 1,3917, Ni42, FeNi42 (AFNOR), alliage 42, Invar® 42, 4J42, UNS K94100 de Nilo®
APERÇU 3
L'alliage 42 est un alliage de fer au nickel binaire contenant le nickel de 42%. Il a un bas, et nominalement constant, coefficient d'expansion sur la gamme 20-300°C (85-570°F).
APPLICATION 4
L'alliage 42 est employé pour usiner pour les composés aérospatiaux, tiges de thermostat, des cadres d'avance de semi-conducteur, dans la bande bimétallique thermostatique, et pour le métal aux applications de scellage en verre et d'en céramique-à-métal dans les composants microélectroniques, les dispositifs de vide, les ampoules de lampe électrique des véhicules à moteur et industrielles, le transformateur et les bagues de condensateur.
COMPOSITION 5 CHIMIQUE (% poids) :
| Ni | Fe | Al | Co | Manganèse | SI | C | P | S | Cr |
| 41.5-42.5 | Équilibre | ≤0.10 | ≤0.10 | ≤0.60 | ≤0.20 | ≤0.05 | ≤0.020 | ≤0.020 | ≤0.50 |
PROPRIÉTÉ 6 PHYSIQUE
Densité à 20°C : 8,11 g/cm3 (0.293lb/in3)
Module d'élasticité dans la tension : ksi 21,8 x 103 (150 x MPA 103)
La température de curie : 680°F (360°C)
Tableau points de fusion et d'inflexion de 4-1
| Alliage | Point de fusion | Point d'inflexion | ||
| °C | °F | °C | °F | |
| Alliage 42 | 1435 | 2615 | 370 | 700 |
Conduction thermique du tableau 4-2 à 20°C (68°F)
| Alliage | W/m°C | °F du ² h de Btu in/ft |
| Alliage 42 | 10,5 | 72,8 |
Résistivité électrique du tableau 4-3
| La température | Microhm cm (ohm.circ mil/ft) | |
| °C | °F | Alliage 42 |
| 20 | 68 | 61 (367) |
| 100 | 212 | 70 (421) |
| 200 | 392 | 87 (523) |
| 300 | 572 | 101(608) |
| 400 | 752 | 110 (662) |
| 500 | 932 | 116 (698) |
| 600 | 1112 | 120 (722) |
Dilatation thermique typique du tableau 4-4 de l'alliage 42
Dilatation thermique typique du schéma 1 de l'alliage 36 et de l'alliage 42.
MÉTALLOGRAPHIE 7
En état recuit doux, l'alliage 42 a une structure cristalline face au centre cubique.
RÉSISTANCE 8 À LA CORROSION
Référez-vous à la NACE (associé national des ingénieurs de corrosion) pour des recommandations.
9 PROPRIÉTÉS MÉCANIQUES
Propriétés mécaniques typiques du tableau 5-1 de l'alliage 42 en état recuit
| La température | Résistance à la traction | Limite conventionnelle d'élasticité (0,2% compensations) | Élongation sur 50mm (2 pouces) | Striction | |||
| °C | °F | MPA | ksi | MPA | ksi | % | % |
| 20 | 68 | 490 | 71 | 250 | 36 | 43 | 72 |
| 100 | 212 | 450 | 65 | 210 | 30 | 43 | 72 |
| 200 | 392 | 450 | 65 | 130 | 19 | 43 | 72 |
| 300 | 572 | 410 | 59 | 110 | 16 | 44 | 72 |
| 400 | 752 | 370 | 54 | 93 | 13 | 44 | 71 |
| 500 | 932 | 310 | 45 | 93 | 13 | 47 | 66 |
| 600 | 1112 | 210 | 30 | 93 | 13 | 56 | 55 |
Dureté du tableau 5-2
| Alliage | Condition | HT | HRB |
| Alliage 42 | Recuit | maximum 140. | maximum 76. |
| Plein dur | 240 mn. | 99 mn. |
INSTRUCTION DE FONCTIONNEMENT 10
Pièce forgéee
La forge des actions devrait être chauffée rapidement à 2150/2200ºF (1175/1205ºC) et être imbibée pendant une courte période pour éviter seulement la pénétration du soufre et de l'oxygène de l'atmosphère de four de réchauffage. La pièce forgéee ne devrait pas être effectuée au-dessous de 1700/1800ºF (925/980ºC), mais le conseil devrait être pris sur les températures de finition réelles et leurs effets sur les propriétés matérielles.
Titre froid
L'alliage 42 peut être étampé ou renversement froid.
Traitement thermique
Usinage
Après sont les paramètres de usinage typiques
Jointure
L'alliage peut être soudé suivre des méthodes conventionnelles.
Trois processus sont typiquement employés pour souder l'Invar 42 pour des applications de usinage :
◘Soudage à l'arc sous gaz avec fil électrode fusible (GMAW aka MIG)
◘Soudure d'arc à tungstène de gaz (CHAT de GTAW aka)
◘Soudure à l'arc électrique submergée (SCIE)
SPÉCIFICATIONS 11 STANDARD
Plat d'ASTM B753, feuille
Plat DIN 17745, feuille, barre, tige
COUSEZ 385 plat, feuille, barre, tige
AFNOR N-F A54-301Composition
Fil d'ASTM F29
Feuille, bande, tige, barre, tuyauterie et fil d'ASTM F30
Plat d'ASTM F1684, feuille, barre, tige
MIL-I-23011 plat du CL 5, feuille
AVANTAGE COMPÉTITIF 12 :
(1) plus de 50 ans d'expérience de recherche et se développer dans l'alliage à hautes températures, l'alliage de résistance à la corrosion, l'alliage de précision, l'alliage réfractaire, le métal rare et le matériel et les produits de métal précieux.
(2) 6 laboratoires de clé d'état et centres de calibrage.
(3) technologies brevetées.
(4) processus de fonte d'Ultra-pureté : ÉNERGIE + IG-ESR + VARIÉTÉ
(5) excellente haute performance.
TERME DE 13 AFFAIRES
| Quantité d'ordre minimum | Négociable |
| Prix | Négociable |
| Détails de emballage | L'eau empêchent, transport navigable, emballage standard de l'exportation du moulin |
| Marque | Selon l'ordre |
| Délai de livraison | 60-90 jours |
| Conditions de paiement | T/T, L/C à vue, D/P |
| Capacité d'approvisionnement | 300 tonnes métriques/mois |
