Détails sur le produit:
|
Matériel: | UNS N06002, une solution solide austénitique a renforcé l'alliage basé par nickel | ||
---|---|---|---|
Surligner: | alliages résistants à la chaleur,alliages spéciaux à extrémité élevé,les turbomoteurs allient x |
Barre anticorrosion de l'alliage X (N06002), pièce forgéee, section, plat, fil, tuyau pour le turbomoteur etc.
1 PRODUIT
Alliage anticorrosion X pour des turbomoteurs pour des composants de zone de combustion tels que des raccords de transition, des boîtes de chambre de combustion, des barres de jet et des stabilisateurs de flamme aussi bien que dans les dispositifs de postcombustion, les tuyères et des appareils de chauffage de cabine. etc.

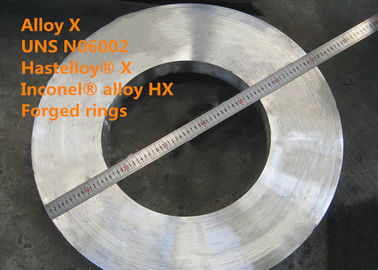

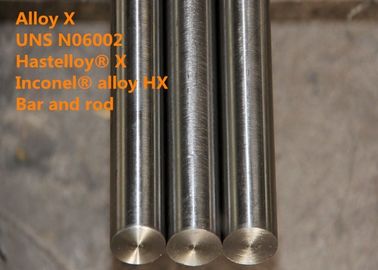

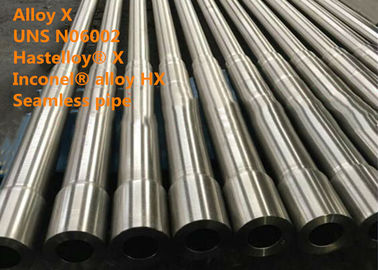

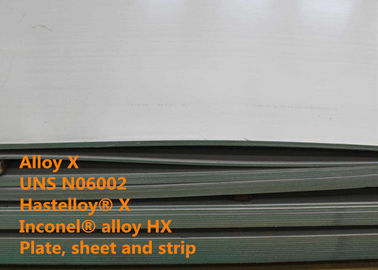

Les formes de produit disponibles comme des bâtis, tige, barre, pièces forgéees, forgeant le bloc, ont expulsé la section, le plat, la feuille, la bande, le fil, le tuyau et le tube etc.
DÉSIGNATION DE 2 ÉQUIVALENTS
GH3536, UNS N06002, l'AMS 5754, 5798, W.Nr.2.4613, 2,4665, NC22FeD (France), NiCr22Fe18Mo (DIN), Nimonic PE13 (R-U), alliage HX, Hastelloy® X d'Inconel®
APPLICATION 3
L'alliage X a une utilisation large dans des turbomoteurs pour des composants de zone de combustion tels que des raccords de transition, des boîtes de chambre de combustion, des barres de jet et des stabilisateurs de flamme aussi bien que dans les dispositifs de postcombustion, les tuyères et des appareils de chauffage de cabine. On lui recommande pour l'usage dans des applications de chaudière industrielle parce qu'il a résistant peu commun à l'oxydation, à la réduction et aux atmosphères neutres. Les rouleaux de four de cet alliage étaient toujours en bon état après fonctionnement pendant 8700 heures à 2150°F (1177°C). L'alliage X est également employé dans l'industrie de transformation chimique pour des cornues, insonorise, des grilles de soutien de catalyseur, des cloisons de four, tuyauterie pour des opérations de pyrolyse et des composants de sécheur rapide.
APERÇU 4
L'alliage X est un alliage basé par nickel renforcé austénitique de solution solide comportant du chrome de 22% pour l'excellente résistance à l'oxydation aux températures élevées.
Force exceptionnelle d'offres de l'alliage X à températures élevées. Elle a de grandes caractéristiques à hautes températures et d'effort de rupture au-dessus de 790℃ ou de 1450℉. Il convient pour l'usage dans les applications aux limites de la température au sujet de 1200℃ ou de 2200℉. L'alliage X a des importances élevées de chrome, le nickel et le molybdène qui offrent d'excellentes propriétés de résistance à la corrosion semblables à de hauts alliages de nickel généralement dans des applications de corrosion.
L'alliage X est fondamentalement connu pour fournir la résistance au feu vif et à l'oxydation aussi bien que l'excellente résistance à la corrosion sous tension de chlorure et la résistance exceptionnelle aux conditions réductrices et de carburations. On l'a noté pour être extrêmement résistant à la corrosion sous tension dans les applications pétrochimiques.
COMPOSITION 5 CHIMIQUE (% poids) :
Tableau 1
Fe | Ni | Co | Cr | MOIS | Ti | NOTA: | B |
17.0-20.0 | Équilibre | 0.5-2.5 | 20.5-23.0 | 8.0-10.0 | ≤0.15 | ≤0.50 | ≤0.008 |
Cu | C | Al | Manganèse | SI | P | S | W |
≤0.50 | 0.05-0.15* | ≤0.50 | ≤1.00 | ≤1.00 | ≤0.025 | ≤0.015 | 0.20-1.00 |
* le bâti de note a pu être 0,20.
STRUCTURE 6 MÉTALLURGIQUE
L'alliage X est fondamentalement un alliage monophasé possédant la structure cubique face au centre et reçoit sa force fondamentalement par la solution solide renforçant des éléments chrome, molybdène et tungstène. La présence de la grande concentration en chrome, il offre la résistance exceptionnelle à l'oxydation aux températures au-dessus de 982°C ou de 1800°F.
L'alliage renforcé X de solution solide est offert sous la forme transformée par la chaleur de solution. Sous cette forme, les microstructures comportent normalement des carbures primaires distribués dans une matrice monophasé avec des limites nécessairement propres de grain.
7 PROPRIÉTÉS PHYSIQUES
Densité : 0,297 lb/in3 (8,22 g/cm3)
Chaîne de fusion : 2300-2470°F (1260-1355°C)
RÉSISTANCE À L'OXYDATION 8
Données statiques comparatives d'oxydation en air débordant pour Hours* 1008
Alliage | 1800°F (980°C) | 2000°F (1095°C) | ||||||
Perte/côté en métal | Perte CIP ** /Side en métal | Perte/côté en métal | Perte CIP ** /Side en métal | |||||
mils | millimètre | mils | millimètre | mils | millimètre | mils | millimètre | |
Alliage X | 0,29 | 0,007 | 0,74 | 0,019 | 1,5 | 0,038 | 2,7 | 0,069 |
Alliage 600 | 0,32 | 0,008 | 0,9 | 0,023 | 1,1 | 0,028 | 1,6 | 0,041 |
Alliage 601 | 0,53 | 0,013 | 1,3 | 0,033 | 1,2 | 0,031 | 2,6 | 0,06 |
Alliage 625 | 0,32 | 0,008 | 0,72 | 0,018 | 3,3 | 0,083 | 4,8 | 0,12 |
Alliage 800H | 0,024 | 0,024 | 1,8 | 0,046 | 5,4 | 0,137 | 7,4 | 0,19 |
*Cycled à la température ambiante une fois par semaine
** Pénétration interne de CIP=Continuous
RÉSISTANCE 9 À LA CORROSION
Resistance* chaud moyen comparatif de corrosion
Examinez la température | Examinez la période | Montez-vous au métal affecté/côté | ||||||
Alliez X | S | 188 | ||||||
°F | °C | h | mils | millimètre | mils | millimètre | mils | millimètre |
1650 | 900 | 200 | 3 | 0,08 | 2,7 | 0,07 | 2,1 | 0,05 |
1650 | 900 | 1000 | 6,8 | 0,17 | 7,5 | 0,19 | 3,7 | 0,09 |
essais de *All réalisés par exposition aux produits de combustion sans. 2 d'essence et d'huile (0,4 pour cent de soufre) et 5 pages par minute de sel de mer. La vitesse de gaz au-dessus des échantillons était de 13 pi/sec. (4m/s). La fréquence de choc thermique était une/heure.
10 PROPRIÉTÉS MÉCANIQUES
Dureté
Dureté de température ambiante de solution matérielle recuite à 2150°F (1177℃)
Forme | Dureté, HRB | Grosseur du grain typique d'ASTM |
Feuille | 86 | 3 - 5 |
Plat | 87 | 3.5 - 6 |
Barre | 88 | 2 - 5 |
Données de tension de plat
Examinez la température | Limite conventionnelle d'élasticité 0,2% | Résistance à la traction finale | Élongation | |||
°F | °C | ksi | MPA | ksi | MPA | % |
70 | 21 | 49,3 | 340 | 110,2 | 760 | 48,9 |
1000 | 538 | 32,5 | 224 | 87,6 | 604 | 60,2 |
1200 | 649 | 30,7 | 212 | 80,9 | 558 | 63,5 |
1400 | 760 | 31,6 | 218 | 61 | 421 | 74,5 |
1600 | 871 | 27,4 | 189 | 37 | 255 | 98,1 |
1800 | 982 | 13,6 | 94 | 20 | 138 | 98,1 |
2000 | 1093 | 6,5 | 45 | 10,4 | 72 | 95,3 |
Résistance aux chocs
Plat âgé
La température vieillissante | Temps vieillissant | Résistance aux chocs charpy moyenne d'entaille en V | ||
°F | °C | h | pi. - livre. | J |
SHT | SHT | - | 95 | 129 |
1200 | 649 | 1000 | 24 | 33 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
1400 | 760 | 1000 | 10 | 14 |
4000 | 10 | 14 | ||
8000 | 8 | 11 | ||
1600 | 871 | 0 | 15 | 20 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
16000 | 12 | 16 |
TRAITEMENT THERMIQUE 11
Des formes travaillées de l'alliage X sont fournies en état soumis à un traitement thermique de solution sauf indication contraire. C'est typiquement solution soumise à un traitement thermique à 2150°F (1177°C) et rapid refroidis. Des produits recuits lumineux sont refroidis en hydrogène. Le recuit à températures plus basses que le traitement de la chaleur de solution peut causer la précipitation des phases secondaires, qui peuvent affecter la force et la ductilité de l'alliage.
Le traitement thermique fait aux températures plus bas que la solution traitant la température s'appelle comme recuit de moulin. Il devrait être maintenu dans l'esprit que la mise en oeuvre du traitement thermique de recuit de moulin fournira souvent la précipitation des carbures secondaires sur les bords de grain du matériel et elle ne récupérera pas le matériel aux conditions comme-reçues.
EXÉCUTION 12
Travail chaud
L'alliage X peut être chaud transformé en plusieurs formes, bien qu'elles puissent être plus susceptibles de l'importance et du taux de réduction chaude qu'est pour les aciers inoxydables austénitiques. En outre, les limites de traitement chaudes de la température pour ces alliages peuvent être étroites. Les limites chaudes de la température pour l'alliage X – la température de four : 2150°F ou 1175°C et plus basse température : 1750°F ou 955°C.
Travail à froid
L'alliage X est aisément formé dans les différentes formes par le traitement à froid. Car il est plus fort et le travail durcissent plus rapidement que les catégories inoxydables austénitiques, une force plus importante est souvent nécessaire pour atteindre l'importance identique de déformation froide. La limite conventionnelle d'élasticité plus grande peut également offrir un plus grand dos de ressort tandis que pièce forgéee à froid qu'observée pour les aciers inoxydables. D'ailleurs, les caractéristiques rapides de durcissement de travail de cet alliage peuvent avoir besoin de recuit modéré plus rapide dans les étapes de formation pour produire un composant de finition.
SPÉCIFICATIONS 13 STANDARD
Elles sont énumérées dans la NACE MR0175.
Composition chimique
DIN 17744
Forge
ASTM B564/AMS 5754
DIN 17754
OIN 9725
Billette, barre, tige
ASTM B472/ASTM B572
L'AMS 5754
DIN 17752
OIN 9723
Fil
L'AMS 5798
DIN 17753
OIN 9724
Plat, feuille, bande
ASTM B435
L'AMS 5536
DIN 17750
OIN 6208
Tubulaire
ASTM B619/ASTM B622/ASTM B626/ASTM B751/ASTM B775/ASTM B829
L'AMS 5587/AMS 5588
DIN 17751
OIN 6207
Disque, anneau
AECMA PrEN2184
Moulage
L'AMS 5390E
Ajustement
ASTM B366/ASME SB366
AVANTAGE COMPÉTITIF 14
(1) plus de 50 ans d'expérience de recherche et se développent dans l'alliage à hautes températures, l'alliage de résistance à la corrosion, l'alliage de précision, l'alliage réfractaire, le métal rare et le matériel et les produits de métal précieux.
(2) 6 énoncent les laboratoires et le centre principaux de calibrage.
(3) technologies brevetées.
(4) processus de fonte d'Ultra-pureté : ÉNERGIE + IG-ESR + VARIÉTÉ
(5) excellente haute performance.
TERME DE 15 AFFAIRES
Quantité d'ordre minimum | Négociable |
Prix | Négociable |
Détails d'emballage | L'eau empêchent, transport navigable, boîte en bois de non-fumigation ou palette |
Marque | Selon l'ordre |
Délai de livraison | 60-90 jours |
Conditions de paiement | T/T, L/C à vue, D/P |
Capacité d'approvisionnement | 100 tonnes métriques/mois |
