C-22 / La haute performance N06022 allie la bonne résistance de barre/tuyau et de bande à la corrosion humide

Barre de l'alliage 22 de haute performance (C-22, N06022), tuyau, bande, pièce forgéee, fil pour le traitement chimique et pétrochimique



1 PRODUIT

Semi-produits de l'alliage 22 (alliage C-22, UNS N06022) de haute performance pour le traitement chimique et pétrochimique

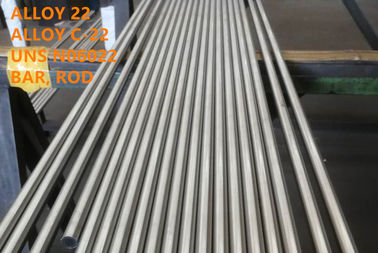

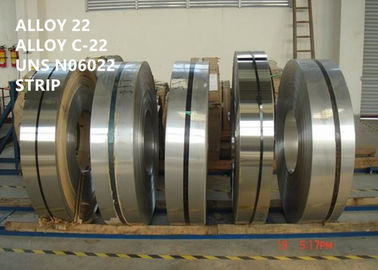

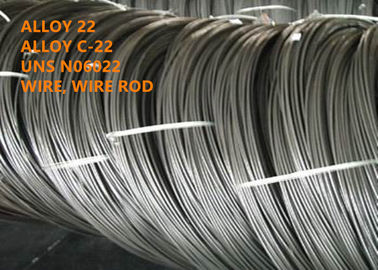

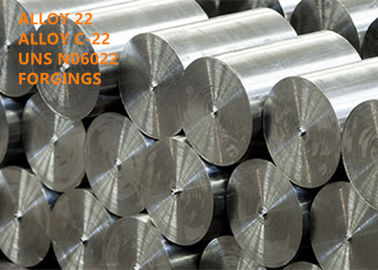

Les formes standard de semi-produit de l'alliage 22 incluent la feuille, la bande, le plat, la barre ronde, la barre plate, la pièce forgéee, l'hexagone, l'anneau, le disque et le fil.



DÉSIGNATION DE 2 ÉQUIVALENTS

Alliage C-22, UNS N06022, W.Nr. 2,4602, NiCr21Mo14W (DIN), NiCr21Mo14W3 (OIN), alliage 22, alliage 22, hMoW de Nicrofer 5621, Hastelloy® C-22® d'Inconel® de VDM®



APERÇU 3

L'alliage 22 est un alliage anticorrosion avancé entièrement austénitique qui offre la résistance à la corrosion aqueuse et à l'attaque aux températures élevées. Cet alliage fournit la résistance exceptionnelle à la corrosion générale, à la piqûre de corrosion, à la corrosion de crevasse, à l'attaque intergranulaire, et à la corrosion sous tension.

L'alliage 22 est nickel-base et contient typiquement le chrome de 22%, molybdène de 14%, tungstène de 3% et extrêmement - bas carbone et contenu de silicium. Du fer est normalement limité moins de 3%. La teneur élevée de l'alliage du chrome lui donne la bonne résistance à la corrosion humide par des médias de oxydation (par exemple, acide nitrique et sels ferriques et cupriques). Son contenu de molybdène et de tungstène donne la résistance d'alliage aux médias réducteurs humides (par exemple, acides sulfuriques et chlorhydriques). L'alliage 22 montre l'excellente résistance à l'attaque corrosive par l'eau de mer dans stagnant et des conditions d'écoulement.



APPLICATION 4

L'alliage 22 a un large champ d'application dans l'industrie de produits chimiques et de produits pétrochimiques et est employé pour des composants dans les processus organiques qui contiennent le chlorure et pour les systèmes catalytiques. Le matériel est particulièrement efficace en acides minéraux chauds et par contami- nated, solutions, acides organiques (tels que l'acide formique et l'acide acétique) ou eau de mer.

D'autres champs d'application sont :

Production d'acide acétique

Industrie de pharmaceutiques

Produits chimiques fins



COMPOSITION 5 CHIMIQUE (% poids) :

Tableau 1 (% poids) selon ASTM B575

Fe	Ni	Co	Cr	MOIS	W
2.0-6.0	Équilibre	≤2.5	20.0-22.5	12.5-14.5	2.5-3.5
C	Manganèse	SI	P	S	V
≤0.015	≤0.50	≤0.08	≤0.020	≤0.020	≤0.35

le *Reference au “équilibre” de composition ne garantit pas que c'est exclusivement de l'élément mentionné mais cela il prédomine et d'autres sont présents seulement en quantité minimale.

Compositions typiques du tableau 2 des alliages Ni-Cr-MOIS-W anticorrosion

Cette table compare le contenu de alliage combiné (Cr+Mo+W+Nb) de l'alliage 22 à d'autres matériaux pareillement alliés.

Alliage	UNS non.	Wr.No	Fe	Ni	Cr	MOIS	W ou NOTA:	PREN*
686	N06686	2,4606	1	57	20,5	16,3	3,9	50,8
22	N06022	2,4602	2,5	59	21,5	14,1	3,1	47,3
C-276	N10276	2,4819	6	57	15,5	16	3,9	45,4
625	N06625	2,4856	3	62	22	9	3.6Nb	40,8
C-4	N06455	2,4611	2	66	16	16	-	40



6 PROPRIÉTÉS PHYSIQUES

Densité à 20°C : 0,311 lb/in3 (8.61g/cm3)

Chaîne de fusion : 1351-1387°C (2464-2529°F)

La chaleur spécifique : 0.091Btu/lb•°F (381J/kg•°C)

Perméabilité à 200 oersteds (15,9 kA/m) : ≤1.001

Résistivité électrique : 730,7 ohms•circ mil/ft, 1,215 microhms•m

Ksi de Young de module 30.3x103 (dynamique). (209 GPa)

Coefficient d'expansion 70-200°F, 6,90 x 10⁶ in/in•°F (21-193°C, 12,42 m/m•°C)



7 PROPRIÉTÉS MÉCANIQUES

Les valeurs minimum suivantes à la pièce et aux températures accrues s'appliquent à l'état solution-recuit pour les échantillons longitudinaux et transversaux d'essai des dimensions spécifiques. Les propriétés pour de plus grandes dimensions doivent être convenues séparément.

Propriétés mécaniques du tableau 3 à la pièce et aux températures élevées. Valeurs minimum selon la feuille 479 de VdTÜV

La température		Limite conventionnelle d'élasticité RP 0,2		Limite conventionnelle d'élasticité RP 1,0		Rm de résistance à la traction		Élongation A
°C	°F	MPA	ksi	MPA	ksi	MPA	ksi	%
20	68	310	45	335	48,6	690-950	100-138	45
100	212	270	39,2	290	42,1
200	392	225	32,6	245	35,5
300	300	195	28,3	215	31,2
400	752	175	25,4	195	28,3



Propriétés mécaniques du tableau 4 à la température ambiante. Valeurs minimum selon la feuille 479 de VdTÜV

Forme de produit	Dimension		Limite conventionnelle d'élasticité RP 0,2		Limite conventionnelle d'élasticité RP 1,0		Rm de résistance à la traction		Élongation A
	millimètre	dans	MPA	ksi	MPA	ksi	MPA	ksi	%
Plat	≤ 3	0,118	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45
Bobine	≤ 3	0,118	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45
Plat	3-50	0.118-1.97	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45
Barre	10-90	0.394-3.54	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45



Énergie kilovolt d'impact d'entaille en V d'OIN

Valeur minimum	Valeur minimum
20°C (68°F)	-196°C (- 321°F)
120 J (88,5 pi·livres)	96 J (22,9 pi·livres)

1)Valeur moyenne de 3 échantillons. Seulement une valeur peut tomber au-dessous de la valeur moyenne minimum, et par pas plus de 30%. Les valeurs s'appliquent également pour les zones affectées de chaleur dans les joints soudés.

2)Ces valeurs s'appliquent seulement pour les échantillons normaux selon OIN 148-1 d'en DIN. Pour les échantillons trop petits selon OIN 148-1 d'en DIN, les valeurs minimum indiquées pour la dureté d'impact d'entaille doivent être réduites en quelque sorte qui est linéaire à la section transversale d'échantillon dans l'espace. Pour les échantillons trop petits <5mm according="" to="" DIN="" EN="" ISO="" 148-1="">



RÉSISTANCE 8 À LA CORROSION

En raison du extrêmement - les basses concentrations en carbone et en silicium, l'alliage 22 n'a aucune propension pour des sions de disper- de joint de grain dans la formation ou la soudure chaude. Cet alliage peut donc être employé dans beaucoup de processus chimiques avec oxyder et réduire des médias une fois soudé. Le chrome, le molybdène, et les concentrations élevés en nickel rendent l'alliage résistant aux attaques d'ion de tour de chlo-. Les accroissements plus ultérieurs de concentration en tungstène cette résistance. L'alliage 22 est résistant au gaz de chlore, à l'hypochlorite, et aux solutions de bioxyde de chlore de ce type qui peuvent être produits dans l'industrie de cellulose. L'alliage est caractérisé par excellente résistance aux solutions concentrées des sels de oxydation (tels que fer III et le chlorure d'en cuivre)



MICROSTRUCTURE 9

L'alliage 22 a une structure cristalline cubique et face au centre.



INSTRUCTION DE FONCTIONNEMENT 10

L'alliage 22 est aisément fabriqué par des procédures standard pour des alliages de nickel. Ce peut être chaud facilement formé et froid et peut également être usiné.

Chauffage

Le matériel peut chaud-être formé dans une température ambiante entre 1100 et 900°C (2012°F-1652°F) avec le rapid suivant refroidissant en eau ou air. Traitement thermique après que la formation chaude soit recommandée afin de réaliser les propriétés optimales. Pour réchauffer, des objets devraient être placés dans un four qui est déjà chauffé jusqu'à la valeur à atteindre.



Formage à froid

L'alliage 22 a un taux plus élevé de durcissement de travail que d'autres aciers inoxydables austénitiques. Ceci devrait être pris en considération en choisissant formant l'équipement. L'objet devrait être en état solution-recuit. Le recuit intermédiaire est nécessaire pour le travail principal de formage à froid. Pour le formage à froid au-dessus de 15%, le nouveau recuit de solution doit être conduit.



Traitement thermique

Le recuit de solution devrait avoir lieu aux températures entre 1105 et 1135°C (2021-2075°F).

Le refroidissement devrait être accéléré avec de l'eau pour réaliser les propriétés optimas de corrosion. Le refroidissement à l'air rapide peut également être effectué aux épaisseurs de moins qu'approximativement 1,5 millimètres.



Usinage

L'alliage 22 devrait être usiné en état solution-recuit. En raison de la tendance considérablement élevée vers le durcissement de travail en comparaison des aciers inoxydables austénitiques faiblement alliés, une basse vitesse de coupe et un niveau d'alimentation qui n'est pas trop haut devrait être choisi et l'outil de coupe devraient être engagés à tout moment. À profondeur appropriée de puce est importante afin de couper au-dessous de la zone tension-durcie précédemment formée. Une dissipation thermique optimale à l'aide de grandes quantités de lubrifiants de formage à froid approprié, de préférence aqueux, a l'influence considérable sur un processus de usinage stable.



SPÉCIFICATIONS 11 STANDARD

L'alliage 22 est approuvé pour la construction des récipients à pression et des composants sous la chaudière d'ASME et de la section VIII, la Division 1 de code de récipient à pression pour le service jusqu'à 1250°F (677°C). L'alliage est également approuvé par VdTÜV sous Werkstoffblatt 479.

Actions de Rod, de barre, de fil et de pièce forgéee

ASTM B462 Rod, barre et actions de pièce forgéee

Pièces forgéees d'ASTM B564/ASME SB564

ASTM B574/ASME SB574 Rod, barre et fil

Affaire 2226 de code d'ASME

Cas N-621 de code d'ASME

OIN 9723

OIN 9724

Fil d'OIN 18274

DIN 17752 Rod et barre,

Fil DIN 17753

Pièces forgéees DIN 17754

M. 0103/ISO 17945 de la NACE

M. 0175/ISO 15156 de la NACE

VdTÜV 479



Plat, feuille

ASTM B575/ASME SB575

ASTM B906/ASME SB906

Affaire 2226 de code d'ASME

Cas N-621 de code d'ASME

OIN 6208

OIN 9722

DIN 17750

M. 0103/ISO 17945 de la NACE

M. 0175/ISO 15156 de la NACE

VdTÜV 479



Bande

ASTM B575/ASME SB575

OIN 6208

OIN 18274

LA NACE MR0175/ISO 15156



Tuyau et tube

ASTM B619/ASME SB619

Tuyau soudé par SB775 d'ASTM B775/ASME

ASTM B622/ASME SB622

Tube sans couture d'ASTM B829/ASME SB829

ASTM B626/ASME SB626

Tube soudé par SB751 d'ASTM B751/ASME

Affaire 2226 de code d'ASME

Cas N-621 de code d'ASME

OIN 6207

DIN 17751



Produits de soudure

Métal de remplissage d'INCONEL 622

AWS A5.14

ERNiCrMo-10

Électrode de soudure d'INCONEL 622

AWS A5.11

ENiCrMo-10



D'autres formes de produit

Garnitures d'ASTM B366/ASME SB366

Composition DIN 17744



AVANTAGE COMPÉTITIF 12

(1) plus de 50 ans d'expérience de recherche et se développent dans l'alliage à hautes températures, l'alliage de résistance à la corrosion, l'alliage de précision, l'alliage réfractaire, le métal rare et le matériel et les produits de métal précieux.
(2) 6 énoncent les laboratoires et le centre principaux de calibrage.
(3) technologies brevetées.

(4) processus de fonte d'Ultra-pureté : ÉNERGIE + IG-ESR + VARIÉTÉ

(5) excellente haute performance.



TERME DE 13 AFFAIRES

Quantité d'ordre minimum	Négociable
Prix	Négociable
Détails d'emballage	l'eau empêchent, transport navigable, emballage standard de l'exportation du moulin
Marque	Selon l'ordre
Délai de livraison	60-90 jours
Conditions de paiement	T/T, L/C à vue, D/P
Capacité d'approvisionnement	300 tonnes métriques/mois
