Bon acier inoxydable fonctionnant chaud de nickel de chrome de propriété TP304/TP304L

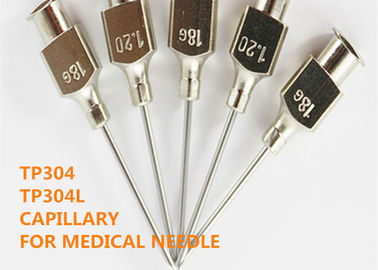

Capillaire TP304, TP304L, SUS304, SUS304L pour tube médical, microtube électronique, etc.

1 PRODUIT

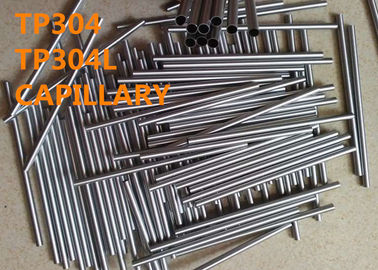

Capillaire soudé ou sans soudure TP304, TP304L, SUS304, SUS304L.

2 DÉSIGNATION ÉQUIVALENTE

UNS S30400, X5CrNi18-9, X5CrNi18-10, W.Nr. 1.4301, 0Cr18Ni9

UNS S30403, X2CrNi18-9, X2CrNi19-11, W.Nr. 1.4306, 1.4307, 00Cr19Ni10

3 APPLICATION

(1) Tubes médicaux tels que seringues pour injections, seringues à ponction.

(2) Toutes sortes de tubes industriels, petits tubes en acier inoxydable de précision, seringues de distribution.

(3) Tube de guidage de température, thermomètre électronique, tube de protection de thermocouple, tube de sonde de température de barbecue, tube de protection d'instrument, tube de capteur, tube de frottement pour barbecue, tube de thermostat, tube d'instrument, tube en acier inoxydable de thermomètre, tube d'ingénierie microbiologique.

(4) Protecteur de noyau, porte-stylo

(5) Divers microtubes électroniques, accessoires pour fibres optiques, mélangeur optique

(6) Industrie horlogère, barres en T avec goujons ou vis, accessoires de ceinture de montre, aiguille de poinçon de gemme

(7) Toutes sortes de tubes d'antenne, tubes d'antenne de queue d'automobile, tubes d'antenne de tige de traction, tige extensible, tubes d'antenne extensible de téléphone portable, tubes d'antenne miniatures, toutes sortes d'antennes en acier inoxydable.

(8) Tubes en acier inoxydable pour équipement de gravure laser

(9) Tuyau d'attirail de pêche, tuyau de canne à pêche

(10) Toutes sortes de tuyaux de l'industrie alimentaire et des boissons, tuyau d'alimentation

(11) Divers tubes à stylet, stylet pour téléphone portable, tubes à stylet pour ordinateur

4 APERÇU

L'acier inoxydable 304 est l'acier inoxydable au chrome-nickel le plus utilisé, avec une bonne résistance à la corrosion et à la chaleur, une résistance à basse température et des propriétés mécaniques, une bonne propriété de travail à chaud comme l'estampage et le pliage, aucun durcissement par traitement thermique (température de fonctionnement: -196 ~ 800), pas de magnétisme. Il a une résistance à la corrosion dans l'atmosphère. S'il s'agit d'une atmosphère industrielle ou d'une zone fortement polluée, elle doit être nettoyée à temps pour éviter la corrosion. Bonne usinabilité et soudabilité. Il convient à la transformation, au stockage et au transport des aliments, à l'échangeur de chaleur à plaques, au tube ondulé, aux articles ménagers, aux pièces détachées automobiles, aux instruments médicaux, aux matériaux de construction, à la chimie, à l'agriculture, aux pièces de navire, etc.

Le SUS304L possède toutes les fonctionnalités du SUS304. Il a une excellente résistance à la corrosion, une résistance à la chaleur, une bonne résistance à la corrosion après soudage ou soulagement des contraintes, et de bonnes propriétés d'emboutissage profond et de polissage.

5 COMPOSITION CHIMIQUE (% en poids):

Tableau 1

5 CONSTANTES PHYSIQUES

Densité: 7,93 g / cm³

Point de fusion: 1398-1420 ℃

Capacité thermique spécifique (0 ~ 100 ° C, KJ · kgK): 0,50

Conductivité thermique: (W · m · K) :( 100 ℃) 16,3, (500 ℃) 21,5

Coefficient d'expansion linéaire: (10 · K) :( 0 ~ 100 ℃) 17,2, (0 ~ 500 ℃) 18,4

Résistivité électrique (20 ℃, 10Ω · m / m): 0,73

Module d'élasticité longitudinal (20, KN / mm): 193

6 PROPRIÉTÉ MÉCANIQUE

Le matériau doit être conforme aux exigences relatives aux propriétés de traction spécifiées dans le tableau 2.

Ces propriétés mécaniques s'appliquent aux tubes de 1/8 po (3,2 mm) et de diamètre extérieur supérieur de 0,015 po (0,38 mm) d'épaisseur de paroi et plus.

Des tailles plus petites sont disponibles pour répondre à la résistance à la traction minimale spécifiée dans le tableau 2; cependant, la limite d'élasticité n'est généralement pas déterminée sur de telles tailles, et l'allongement minimum doit être de 25%.

Tableau 2

Une nuance TP 304L doit avoir une résistance à la traction minimale de 70 ksi (485 MPa) et une limite d'élasticité minimale de 25 ksi (170 MPa).

B La limite d'élasticité n'est généralement pas déterminée pour les tailles de tubes inférieures à 3,2 mm (1/8 po) de diamètre extérieur ou plus minces que 0,38 mm (0,015 po), de sorte que la limite d'élasticité n'est pas requise sur ces tailles. De plus, l'allongement minimum requis sur ces tailles plus petites ou plus minces est de 25%.

7 TRAITEMENT THERMIQUE

Solution solide

Le but est de rendre les carbures complètement dissous et retenus dans l'austénite à température ambiante, de manière à obtenir une microstructure d'austénite monophasée à température ambiante, afin que l'acier présente la plus haute résistance à la corrosion.

La température de chauffage du traitement en solution solide est généralement plus élevée, entre 1050-1100 ° C, et est ajustée de manière appropriée en fonction de la teneur en carbone. Comme la conductivité thermique du TP304 est très mauvaise, non seulement par le préchauffage puis le chauffage de trempe, mais également dans le traitement en solution solide (chauffage de trempe) du temps de conservation de la chaleur est long. Un soin particulier doit être pris pour éviter la cémentation pendant le traitement en solution solide car la cémentation augmentera la tendance à la corrosion intercristalline de l'acier TP304. Milieu de refroidissement, utilisez généralement de l'eau. La microstructure après traitement en solution solide est généralement de l'austénite monophasée, mais pour l'acier inoxydable contenant du Ti, du niobium et du molybdène, en particulier pour les pièces moulées, elle contient également une petite quantité de ferrite. La dureté après traitement en solution solide est généralement d'environ 135HBS.

Recuit de relaxation

Afin d'éliminer la contrainte résiduelle après un traitement à froid, un recuit de détente est effectué à une température inférieure. Généralement chauffé à 250-425 ° C, 300-350 ° C est souvent utilisé. Pour l'acier sans titane ni niobium, il ne doit pas dépasser 450 ° C pour éviter la précipitation du carbure de chrome et provoquer une corrosion intergranulaire.

Afin d'éliminer la contrainte résiduelle après soudage et la sensibilité de l'acier à la corrosion sous contrainte, le traitement est généralement effectué à une température plus élevée. La température de chauffage n'est généralement pas inférieure à 850 ° C. Pour l'acier contenant du titane ou du niobium peut être directement refroidi dans l'air. Pour l'acier qui ne contient pas de titane ou de niobium doit être refroidi avec de l'eau à 500 ° C avant d'être refroidi à l'air.

Traitement de stabilisation

Afin d'empêcher les aciers inoxydables austénitiques contenant du titane et du niobium de réduire leur résistance à la corrosion intergranulaire due à la réduction du TiC et du NbC pendant le soudage ou le traitement en solution solide, les aciers inoxydables doivent être chauffés à une certaine température (la température fait le carbure de chrome se dissolvent complètement dans l'austénite, tandis que TiC et NbC ne se dissolvent que partiellement) avant un refroidissement lent. Dans le processus de refroidissement, le carbone de l'acier est entièrement combiné avec du titane et du niobium, et du TiC et du NbC stables sont précipités, tandis que le carbure de chrome n'est pas précipité, éliminant ainsi la tendance à la corrosion intercristalline de l'acier TP304.

8 PROCESSUS

Ébauche de tube → Peeling → Blanking → Chauffage → Piercing à chaud → Refroidissement → Finition → Décapage → Lubrification

→ Laminage à froid → Dégraissage → Traitement thermique → Redressage → Découpe de tube → Décapage → Inspection → Emballage.

OU

Ébauche de tube → Épluchage → Obturation → Perçage de trou intérieur → Lubrification → Laminage à froid ou étirage → Dégraissage

→ Recuit brillant → Redressage → Polissage de surface ID et OD → Inspection → Emballage.

9 DIMENSION

Variations admissibles des dimensions

10 ESSAI D'ÉVASION

Une section de tube d'environ 4,6 pouces (101,6 mm) de longueur doit être évasée avec un outil ayant un angle inclus de 60 ° jusqu'à ce que le tube à l'embouchure de l'évasement ait été élargi aux pourcentages suivants sans se fissurer ni montrer de défauts:

11 Test de pression hydrostatique, de pression sous-marine ou électrique non destructif

Chaque tube doit être soumis à l’essai hydrostatique, à l’essai de pression sous-marine ou à l’essai électrique non destructif. le

le type d'essai à utiliser doit être au choix du fabricant, sauf indication contraire dans le bon de commande.

Test hydrostatique

Chaque tube doit être soumis à un essai hydrostatique à une pression d'épreuve ne dépassant pas 1 000 psi (6,89 MPa).

Test de pression sous-marine de l'air

Chaque tube doit être soumis à un essai de pression d'air sous l'eau, à une pression d'essai donnée par l'équation suivante ou 500 psi (3,4 MPa), la valeur la moins élevée étant retenue: P = 2St / D

où:

P = pression d'air, psi ou MPa

S = contrainte de fibre admissible de 16 000 psi (110,3 MPa),

t = épaisseur de paroi spécifiée, en pouces ou en mm, et

D = diamètre extérieur spécifié, en pouces ou en mm.

Test électrique non destructif

Chaque tube doit être soumis à un essai électrique non destructif capable de détecter les imperfections avec un

profondeur dépassant 10% de l'épaisseur de la paroi ou 0,002 po (0,05 mm), la valeur la plus élevée étant retenue. Les tests ne seront pas requis sur les tailles inférieures à 0,125 po (3,18 mm) de diamètre extérieur. Cependant, au choix de l'acheteur, les tubes devant être étirés à un diamètre inférieur à 0,125 pouce peuvent être testés dans un intervalle de 0,156 pouce (3,97 mm) à 0,125 pouce de diamètre extérieur, et tout défaut détecté doit être abattus avant toute nouvelle réduction.

12 CAPACITÉ DU PRODUIT

OD: 0,25-8,0 mm

WT: 0,065-3,0 mm

Concentricité: bonne

Rectitude: ≤1 mm / m

Surface: 2B, BA, miroir, surface sablée, surface passive.

Surface de recuit, surface brillante à dessin fin Ra≤0.8μm, ID et OD finement polis Ra≤0.2-0.4μm. (Ra 0.1μm possible sur demande).

1 3 SPÉCIFICATION STANDARD

GB / T 3090 Tube en acier sans soudure en acier inoxydable de petit diamètre

GBT 18457 Aiguille en acier inoxydable pour la fabrication de machines médicales

GB 4234 Acier inoxydable pour implants chirurgicaux

YBT 4513-2017 Tubes soudés en acier inoxydable pour gaz médicaux et aspirateurs

Spécification standard ASTM A632 pour les tubes en acier inoxydable austénitique sans soudure et soudés (petit diamètre) pour les services généraux

ISO 5832-1-2016 Implants pour les matériaux métalliques de chirurgie - Partie 1 Acier inoxydable corroyé

ISO 9626-2016 Tubes à aiguilles en acier inoxydable pour la fabrication d'exigences et de méthodes d'essai pour les dispositifs médicaux

14 AVANTAGE CONCURRENTIEL

(1) Plus de 50 ans d'expérience dans la recherche et le développement d'alliages haute température, d'alliages résistants à la corrosion, d'alliages de précision, d'alliages réfractaires, de matériaux et de produits en métaux rares et en métaux précieux.
(2) 6 laboratoires clés de l'État et centre d'étalonnage.
(3) Technologies brevetées.

(4) Haute performance.
