Détails sur le produit:
|
Matériau: | Acier inoxydable S17400, 17-4PH, SUS 630, une précipitation de chrome-nickel-cuivre durcissant l'aci | ||
---|---|---|---|
Surligner: | capillaire sans couture,capillaire soudé |

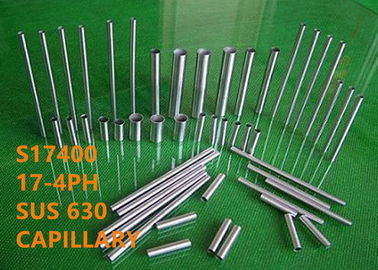

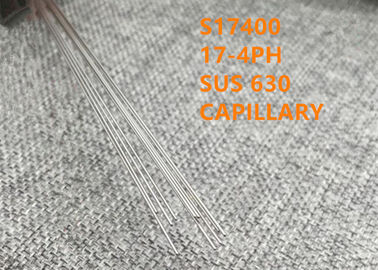

Capillaire 17-4PH, SUS630, S17400 pour le tube médical, microtube électronique, accessoires de fibre optique etc.
1 PRODUIT
Acier inoxydable durci précipité martensitique S17400, 17-4PH, SUS capillaire soudé ou sans couture de 630.
DÉSIGNATION DE 2 ÉQUIVALENTS
0Cr17Ni4Cu4Nb (GB/T), AISI630 (ASTM), W.Nr. 1,4542, X5CrNiCuNb16-4 (DIN)
APPLICATION 3

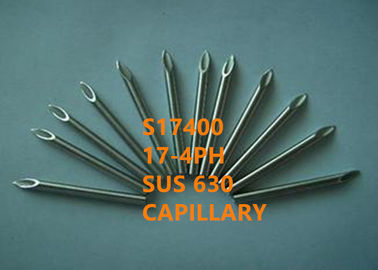

(1) tubes médicaux tels que des seringues pour des injections, seringues de piqûre.
(2) toutes sortes de tubes industriels, petits tubes d'acier inoxydable de précision, seringues de distribution.
(3) tube guide de la température, thermomètre électronique, tube de protection de thermocouple, tube de sonde de la température de barbecue, tube de protection d'instrument, tube de capteur, tube de bande de frottement de barbecue, tube de thermostat, tube d'instrument, tube d'acier inoxydable de thermomètre, tube microbiologique d'ingénierie.
(4) protecteur de noyau, support de stylo
(5) divers microtubes électroniques, accessoires de fibre optique, mélangeur optique
(6) industrie Horological, T-barres avec des goujons ou vis, garnitures de ceinture de montre, aiguille de poinçons de gemme
(7) toutes sortes de tubes d'antenne, tubes d'antenne de queue d'automobile, tubes d'antenne de tige de traction, tige d'étendue, tubes d'antenne d'étendue de téléphone portable, tubes miniatures d'antenne, toutes sortes d'antenne d'acier inoxydable.
(8) tubes d'acier inoxydable pour l'équipement de gravure de laser
(9) tuyau d'articles de pêche, tuyau de canne à pêche
(10) toutes sortes d'industrie des produits alimentaires et des boissons sifflent, tube d'alimentation
(11) divers tubes de stylet, stylet de téléphone portable, tubes de stylet d'ordinateur
APERÇU 4
17-4PH est une précipitation de chrome-nickel-cuivre durcissant l'acier inoxydable martensitique utilisé pour l'exigence d'applications de haute résistance et la dureté avec un niveau modéré de la résistance à la corrosion. De haute résistance est maintenu approximativement à 600℉ (316℃). Cet alliage est indiqué la catégorie ou le type 630 dans plusieurs caractéristiques.
17-4PH est martensitique en structure en état recuit et est encore renforcé par un traitement de basse température qui précipite une phase contenante de cuivre dans l'alliage. Par rapport à beaucoup d'alliages dans la précipitation durcissant la famille, l'alliage S17400 exige un traitement thermique simple ; un de processus d'une étape conduit à une température dans la gamme 900℉ (482℃) à 1150℉ (621℃) selon la combinaison de la force et de la dureté désirées. Un large éventail de propriétés peuvent être produites par ce traitement thermique d'une étape. Le traitement thermique dans la gamme 900℉ (482℃) produit plus de haute résistance, bien que légèrement moins que celui des alliages aiment S17700 ou S15700. La dernière précipitation durcissant les aciers inoxydables exigent généralement de plus d'étapes d'accomplir le traitement thermique.
COMPOSITION 5 CHIMIQUE (% poids) :
Fe | Ni | NOTA: | Cr | Cu | MOIS | Merci |
BAL. | 3.0-5.0 | 5xC-0.45 | 15.5-17.5 | 3.0-5.0 | ≤0.60 | ≤0.45 |
C | Manganèse | SI | P | S | Nb+Ta | |
≤0.07 | ≤1.00 | ≤0.70 | ≤0.035 | ≤0.030 | 0.15-0.45 |
6 CONSTANTES PHYSIQUES
Densité : ³ de 7,86 g/cm (0,284 ³ de lb/in)
Point de fusion : 1400-1440℃
PROPRIÉTÉ 7 MÉCANIQUE
Les propriétés de traction de température ambiante peuvent varier sensiblement avec le traitement thermique dans le 900℉ (482℃) à la gamme 1150℉ (621℃). Les valeurs montrées ci-dessous sont des propriétés typiques de température ambiante qui peuvent être prévues pour la diverse précipitation durcissant des traitements thermiques aussi bien que pour le traitement thermique de la solution 1950℉ (1066℃).
Condition | A | H900 | H1075 | H1150 | |
0,2% limites conventionnelles d'élasticité excentrées | ksi | 110 | 180 | 135 | 125 |
MPA | 760 | 1 240 | 930 | 860 | |
Résistance à la traction finale | ksi | 150 | 195 | 155 | 145 |
MPA | 1 030 | 1 340 | 1 070 | 1 000 | |
Élongation (pourcentage dans 2") | 8 | 10 | 10 | 10 | |
Échelle de Rockwell C de dureté |
maximum 38. (maximum 363HB) |
40-47 (388-444HB) |
33-39 (311-376HB) |
28-37 (277-352HB) |
RÉSISTANCE 8 À LA CORROSION
17-4PH a la résistance à la corrosion supérieure à n'importe quel autre acier inoxydable durci par norme.
Les essais ont prouvé que la résistance à la corrosion de 17-4PH est comparable à celle du type 304 acier inoxydable dans la plupart des médias. Généralement la résistance à la corrosion de l'alliage 17-4PH est supérieure à celle des aciers inoxydables durcissables de 400 séries. Comme avec l'autre précipitation durcissant les aciers inoxydables, 17-4PH est plus susceptible de la corrosion sous tension à la force maximale. En conséquence, dans les applications où la corrosion sous tension de chlorure est une possibilité, le matériel devrait être précipitation durcie pour produire la plus basse dureté compatible avec l'utilisation finale prévue. Ceci est fait par la chaleur traitant à température élevée qui produira les propriétés minimum appropriées.
Le matériel en état recuit ne devrait pas généralement être mis en service. En cette condition, le matériel a une structure non trempée de martensite et est moins malléable que le matériel âgé. La martensite non trempée peut être sujette à des fractures fragiles imprévisibles. Dans les environnements corrosifs, la martensite non trempée est plus sensible aux phénomènes de fragilisation tels que la fragilisation par l'hydrogène que le matériel qui a eu un de la précipitation durcissant des traitements thermiques. De même, la martensite non trempée est plus sensible à chlorure corrosion sous tension que le matériel en lequel la martensite a été gâchée.
Cet alliage est susceptible de la corrosion ou de la corrosion de fente en eau de mer statique.
Il a la même résistance à la corrosion dans le petrochemicalm, le traitement des denrées alimentaires des produits alimentaires et l'industrie du papier car la catégorie 304L.
RÉSISTANCE À L'OXYDATION 9
La résistance à l'oxydation du 17-4PH est supérieure à celle des alliages de chrome de 12 pour cent comme le type 410, mais légèrement inférieur à celle du type 430. Le durcissement de précipitation produira l'oxydation extérieure.
TRAITEMENT THERMIQUE 10
Le 17-4PH est fourni en état recuit. Ceci s'appelle également la solution la condition soumise à un traitement thermique, ou la condition A. Annealing est conduite par la chaleur traitant approximativement à 1900℉ (1040℃) à 1950℉ (1065℃) et se refroidissant à la température ambiante. En cette condition, le matériel possède une structure martensitique. Comme structure martensitique, l'alliage 17-4PH possède relativement un de haute résistance et une dureté en état recuit. La force et la dureté du matériel est généralement légèrement inférieure dans le H1150 au-dessus de l'état âgé.
Les traitements thermiques utilisés pour la précipitation 17-4PH durcissant l'acier inoxydable sont récapitulés ci-dessous.
Condition | La température | Temps |
H900 | 900±10℉ (482±5℃) | 60 mn de ± 5 mn. |
H925 | 925±10℉ (496±5℃) | 4 heures de ± 0,25 heures |
H1025 | 1025±10℉ (552±5℃) | 4 heures de ± 0,25 heures |
H1075 | 1075±10℉ (579±5℃) | 4 heures de ± 0,25 heures |
H1100 | 1100±10℉ (593±5℃) | 4 heures de ± 0,25 heures |
H1150 | 1150±10℉ (621±5℃) | 4 heures de ± 0,25 heures |
Condition H1150-M de SA693 | 1400±10℉ (760±5℃) 2 Hours+ 1150±10℉ 4 heures |
PROCESSUS 11
→ vide d'épluchage de → de tube masquant la lubrification de marinage de refroidissement de → de → de finissage de → de → piercing chaud de → de chauffage de →
Le → de laminage à froid de → dégraissent le → de traitement thermique de → redressant l'emballage de marinage de → d'inspection de → de → de coupe de tube de →.
OU
Le → vide d'épluchage de → de tube masquant le → intérieur de perçage de trou de → lubrifiant le → de laminage à froid ou de dessin de → dégraissent
Emballage de polissage de → d'inspection de → de → de → lumineux de recuit de → de surface de redressage d'identification et d'OD.
DIMENSION 12
Variations permises des dimensions
Gamme d'OD | OD | Identification | POIDS | ||
Dans. | millimètre | Dans. | millimètre | ±% | |
Jusqu', mais pas comprenant 3/32 (0,094) à dedans. (2,38 millimètres) | +0,002 -0,000 |
+0,050 -0,000 |
+0,000 -0,002 |
+0,000 -0,050 |
10 |
3/32 (0,094) dedans. (2,38 millimètres) mais pas comprenant 3/16 (0,188) dedans. (4,76 millimètres) | +0,003 -0,000 |
+0,080 -0,000 |
+0,000 -0,003 |
+0,000 -0,080 |
10 |
3/16, mais pas comprenant, 1/2 (0,500) à dedans. (12,70 millimètres) | +0,004 -0,000 |
+0,100 -0,000 |
+0,000 -0,004 |
+0,000 -0,100 |
10 |
ESSAI 13 ÉVASÉ
Une section du tube approximativement 4 po. (101,6 millimètres) de long se tiendra étant évasé avec un outil ayant un angle 60°included jusqu'à ce que le tube à la bouche de la fusée ait été augmenté aux pourcentages suivants sans fendre ou montrer des failles :
Rapport de diamètre intérieur au diamètre extérieur | Expansion minimum de diamètre intérieur, % |
0,9 | 21 |
0,8 | 22 |
0,7 | 25 |
0,6 | 30 |
0,5 | 39 |
0,4 | 51 |
0,3 | 68 |
14 essai sous-marin hydrostatique, d'air de pression, ou essai électrique non destructif
Chaque tube sera soumis à l'essai hydrostatique, à l'essai de pression sous-marin d'air, ou à l'essai électrique non destructif.
le type d'essai à employer sera à l'option du fabricant, sauf indication contraire dans l'ordre d'achat.
Essai hydrostatique
Chaque tube sera soumis à un essai hydrostatique à une pression d'essai ne dépassant pas 1000 livres par pouce carré (6.89MPa).
Essai de pression sous-marin d'air
Chaque tube sera soumis à un essai de pression sous-marin d'air, à une pression d'essai comme donné par l'équation suivante ou 500 livres par pouce carré (MPA 3,4), celui qui est moins : P=2St/D
là où :
P = pression atmosphérique, livre par pouce carré ou MPA
S = effort permis de fibre de 16 000 livres par pouce carré (MPA 110,3),
t = épaisseur de paroi spécifique, dedans. ou millimètre, et
D = diamètre extérieur spécifique, dedans. ou millimètre.
Essai électrique non destructif
Chaque tube sera soumis à un essai électrique non destructif qui est capable de détecter des imperfections avec a
profondeur dépassant 10 % de l'épaisseur de paroi ou 0,002 po. (0.05mm), celui qui est plus grand. L'essai ne sera pas exigé sur des tailles au-dessous de 0,125 po. (3,18 millimètres) en diamètre extérieur. Cependant, à l'option de l'acheteur, tuyauterie à dessiner à un diamètre au-dessous de 0,125 po. peut être examiné tandis que dans la gamme de 0,156 po. (3.97mm) à 0,125 po. le diamètre extérieur, et tous les défauts qui sont trouvés seront cueillis avant que toute autre réduction soit faite.
CAPACITÉ DE 15 PRODUITS
OD : 0.25-8.0 millimètre
POIDS : 0.065-3.0 millimètre
Concentricité : bon
Rectitude : ≤1mm/m
Surface : 2B, BA, miroir, a sablé la surface extérieure et passive.
Surface de recuit, surface lumineuse Ra≤0.8μm de dessin fin, identification finement polie et OD Ra≤0.2-0.4μm. (Ra possible 0.1μm sur demande).
SPÉCIFICATIONS 16 STANDARD
Tubes et tuyaux sans soudure, en acier de faible diamètre d'acier inoxydable de GB/T 3090
Aiguille d'acier inoxydable de GBT 18457 pour fabriquer les machines médicales
Gigaoctet 4234 d'acier inoxydable pour les implants chirurgicaux
Tubes soudés d'acier inoxydable de YBT 4513-2017 pour les gaz et les vides médicaux
Spécifications standard d'ASTM A632 pour la tuyauterie austénitique sans couture et soudée d'acier inoxydable (de faible diamètre) pour le service général
Implants d'OIN 5832-1-2016 pour les matériaux métalliques de chirurgie - acier inoxydable travaillé de la partie
Tuyauterie d'aiguille d'acier inoxydable d'OIN 9626-2016 pour la fabrication des conditions de dispositifs médicaux et des méthodes d'essai
Tuyauterie de pièce forgéee de fil de barre de l'AMS 5643R de SAE et anneaux anticorrosion en acier (S17400)
AVANTAGE COMPÉTITIF 17
(1) plus de 50 ans d'expérience de recherche et se développent dans l'alliage à hautes températures, l'alliage de résistance à la corrosion, l'alliage de précision, l'alliage réfractaire, le métal rare et le matériel et les produits de métal précieux.
(2) 6 énoncent les laboratoires et le centre principaux de calibrage.
(3) technologies brevetées.
(4) haute performance.
TERME DE 18 AFFAIRES
Quantité d'ordre minimum | Négociable |
Prix | Négociable |
Détails d'emballage | L'eau empêchent, transport navigable, boîte en plastique |
Marque | Selon l'ordre |
Délai de livraison | 60-90 jours |
Conditions de paiement | T/T, L/C à vue, D/P |
Capacité d'approvisionnement | 20 tonnes métriques/mois |
