Le Special élastique superbe allie Nitinol pour la biomédecine

Alliage de mémoire de forme, alliage titanique de nickel élastique superbe, fil de Nitinol pour la biomédecine

PRODUIT

Alliage de mémoire de forme, alliage titanique de nickel élastique superbe, fil rond de Nitinol, fil plat, fil en coupe formé pour la biomédecine

APERÇU

Nitinol sont les alliages de mémoire de forme le plus largement étudiés et meilleurs. Ils ont les caractéristiques de la plasticité de haute résistance et élevée, de la bonne résistance à la corrosion, de la bonne stabilité et de l'excellent biocompatibility. La supériorité de son application dans la médecine est que d'autres alliages de mémoire de forme ne peuvent pas être remplacés.

Nitinol combine deux caractéristiques uniques étroitement liées : mémoire et superelasticity de forme. La mémoire de forme donne à Nitinol la capacité d'être déformé à l'une température, et puis revient à sa forme originale en étant chauffé à sa température de transformation. Cet effet est provoqué par le matériel changeant de sa structure martensitique monoclinique de basse température en la structure austénitique cubique à hautes températures.

PROPRIÉTÉS DE NITINOL

1 mémoire de forme

Élastique 2 superbe

Sensibilité 3 aux changements de la température orale

Bonne résistance 4 à la corrosion

Immunité de 5 toxines

Force 6 corrective douce

7 bonnes caractéristiques d'absorption des chocs

NITINOL POUR L'APPLICATION DE BIOMÉDECINE

Nitinol est un terme pour les alliages proches binaires de Ni-Ti d'égal-atome, et il est très utilisé dans en raison médical de son superbe-élasticité unique. Cependant, alliages ternaires ou autres de Nickel-titane peuvent être réalisés pour différentes propriétés.

Pour la biomédecine, l'archwire de nitinol est employé pour l'alignement tôt des dents des patients. Le ressort de poussée de Nitinol et le ressort de tension sont des ressorts utilisés pour les dents orthodontiques, dispositif orthopédique de scoliose. En outre, le nitinol a été employé dans la chirurgie pour faire le divers connecteur d'os, l'agrafe de vaisseau sanguin, les filtres de coagulation, les composants de dilatation de vaisseau sanguin, toutes sortes de stent intracavitary, le dispositif d'embolization, la correction de coeur, les filtres de thrombus, les fils de guide interventional et les sutures chirurgicales, etc.

COMPOSITION CHIMIQUE

Tableau 1

Fe	Ni	Cr	Cu	NOTA:
≤0.05	54.5-57.0	≤0.01	≤0.01	≤0.025
C	Ti	Co	N+O	H
≤0.05	Équilibré	≤0.05	≤0.050	≤0.005

La composition chimique est selon ASTM F2063-12 ou gigaoctet 24627-2009 (% poids)

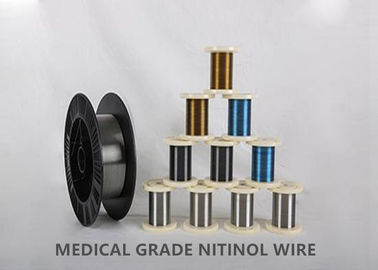

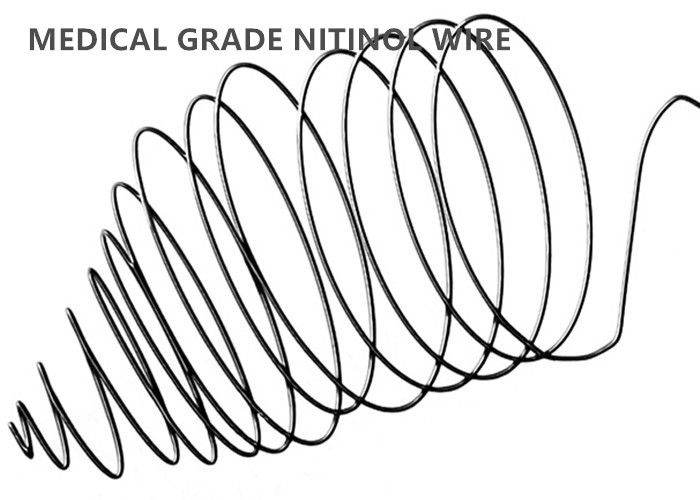

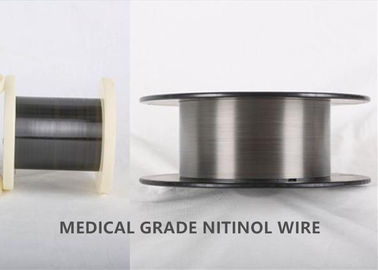

FIL DE NITINOL

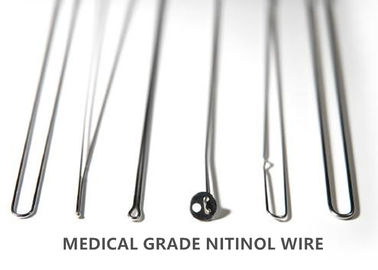

Le fil de Nitinol de mémoire de forme peut être employé pour développer les implants qui peuvent être livrés dans le corps dans une forme compacte et alors activé dans leur forme fonctionnelle une fois ils ont été déployés. Si vous avez besoin du fil pour être dans une certaine forme pour une application particulière, nous offrons l'arrangement de forme. Ceci « place » une forme de fil qui répond spécifiquement à vos exigences de conception de dispositif. Non seulement fabriquons-nous Nitinol dans diverses formes, nous commandons le processus complet, du début à la fin, en étant la source principale mondiale de la fonte-à-finition pour Nitinol à l'industrie de dispositif médical.

Superelasticity se produit aux températures juste au-dessus de la température de transformation et permet au matériel de récupérer de la tension jusqu'à de 8% avec un ensemble permanent de 0,5% ou moins.

Nitinol est fourni par dedans deux formes de base :

Fil et flatwire ronds de Nitinol

Barre moulue centerless de Nitinol

Toutes les catégories de Nitinol sont disponibles dans l'état travaillé froid prêt pour le traitement thermique ou en tant que fil superbe-élastique redressé.

APPLICATION DE DÉTAIL DE FIL DE NITINOL

Le fil de Nitinol est employé pour beaucoup de différentes applications médicales et industrielles. L'application médicale incluent la thérapie vasculaire, la gestion cardiaque de rythme, le neurostimulation, orthodontique, orthopédique, endoscopie, art dentaire d'implant, application médicale typique etc. incluent le fil de guide, l'appui tissé, le dossier dentaire de racine, le fil dentaire de voûte, l'iud, la ligne de suture, etc.

Quelques demandes typiques d'ingénierie de catégories médicales de chaque Nitinol sont données ci-dessous :

Nitinol A : Fils de guidage, stents, stylets, formant des mandrins, des paniers en pierre de récupération, des dossiers orthodontiques, etc.

Nitinol B* : Employé souvent dans les applications qui exigent un chargement élevé et décharger l'effort de plateau à la température ambiante. Chrome enduit pour la température diminuée de transformation et la résistance à la traction accrue.

Nitinol C ** : Applications exigeant la rigidité accrue. Cobalt enduit pour la température diminuée de transformation et la résistance à la traction accrue.

Nitinol D : Fournit les meilleures représentations de recyclage à la température corporelle (37°C).

Nitinol E : Une demande commune de cet alliage est les déclencheurs à hautes températures.

Nitinol F : Une demande commune de cet alliage est les déclencheurs à hautes températures.

Nitinol G : Typiquement utilisé dans les applications qui exigent une transformation de phase à la température corporelle (37°C).

Nitinol H : Pour l'usage dans des applications très froides d'environnement de la température.

* composition chimique typique : ASTM F2063 excepté. Cr 0,2% 0,3%

** Composition chimique typique : ASTM F2063 excepté. Co 1% 2%

PROPRIÉTÉS MÉCANIQUES DES ALLIAGES DE SUPERELASTIC

Tableau 2 : Le froid a fonctionné l'élastique superbe

Code de fil	Lingot comme (°C)	UTS (livre par pouce carré)	Élongation (%)	UTS (livres par pouce carré)	Élongation (%)	Plateau de chargement (livres par pouce carré)	Déchargeant le plateau (livre par pouce carré)	Af actif (°C)
Niti A	-35 à -10	minute 200 000	>4%	minute 180 000	> 10%	> 70 000	> 20 000	+10 à +18
Niti B	-65 à 0	minute 250 000	>4%	minute 210 000	> 10%	> 80 000	> 35 000	0 + 18
Niti C	-80*	minute 200 000	>5%	minute 190 000	> 10%	> 100 000	> 60 000	-15*
Niti D	-10 à +10	minute 220 000	>4%	minute 180 000	> 10%	> 65 000	> 7 000	+14 à +22
Niti H	≤ -35	minute 220 000	>4%	minute 160 000	> 10%	> 75 000	> 25 000	≤0
Notes	1. Ensemble de constante < 0=""> 2. Les résultats sont typiques pour les diamètres de fil ronds de 0.05mm à 4.0mm. 3. Tout l'essai mécanique conduit 22 au ± 2°C 4. L'Af actif est la température à laquelle le matériel a complètement transformé à l'austénite. 5. * cible typique

PROPRIÉTÉS MÉCANIQUES DES ALLIAGES DE MÉMOIRE DE FORME

Tableau 3 : Mémoire travaillée froide de forme

Code de fil	Lingot comme (°C)	UTS (livre par pouce carré)	Élongation (%)	UTS (livre par pouce carré)	Élongation (%)	Plateau de chargement (livre par pouce carré)	Af actif (°C)
Niti E	≥ +85	minute 220 000	>3%	minute 160 000	> 10%	NON-DÉTERMINÉ	≥ +85
Niti F	+35 à +85	minute 220 000	>3%	minute 160 000	> 10%	NON-DÉTERMINÉ	+40 à +80
Niti G	+10 à +35	minute 220 000	>3%	minute 160 000	> 10%	NON-DÉTERMINÉ	+22 à +40
Note	1. Les résultats sont typiques pour les diamètres de fil ronds de 0.05mm à 4.0mm. 2. Tout l'essai mécanique conduit 22°C au ± 2°C 3. L'Af actif est la température à laquelle le matériel a complètement transformé à l'austénite.

FIL FORMS DE NITINOL

Fil rond : 0,05 à 4.0mm

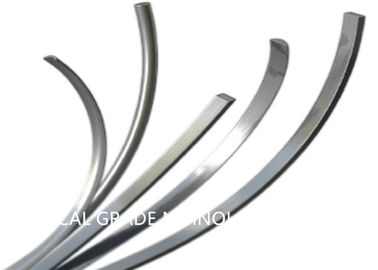

Fil plat – allongement : W/T < 10="">

Bande roulée – allongement : >10:1 de W/T

Épaisseur minimum : 0.008mm

Largeur maximum : 11.5mm

Turkshead : Place, rectangulaire

Formes faites sur commande : Une grande variété de fil en coupe formé

Diamètre et tolérance de fil ronds de Nitinoal

Tableau 4

Diamètre millimètre	4.00-2.00	2.00-1.00	1.00-0.35	0.35-0.26	0.26-0.15	0.15-0.05
Tolérance millimètre	±0.020	±0.015	±0.010	±0.007	±0.005	±0.004

Hors de l'arrondi dans la moitié de la tolérance de diamètre.

ÉTAT DE LA LIVRAISON

(1) superelastic redressé (Se)

(2) (CW) travaillé froid

ÉTAT EXTÉRIEUR DE FIL

(1) oxyde léger - surface dessinée par diamant

(2) oxyde foncé - surface dessinée par diamant

(3) oxyde noir - surface dessinée par diamant

(4) gravure à l'eau forte – retrait chimique d'une couche d'oxyde - maintiendra la surface douce

(5) mariné – le retrait chimique d'une couche d'oxyde avec une petite quantité de surface métallique basse aura une texture approximative

(6) – retrait chimique d'une couche d'oxyde suivi du poli mécanique - la surface gravée à l'eau-forte et mécaniquement polie aura l'aspect d'acier inoxydable (bien qu'au rapport optique de >40x, les éraflures micro seront présentes

(7) oxyde libre – lissez et sans oxyde évident

CÂBLEZ LE CODE

La température active d'af est l'une des propriétés critiques de Nitinol qui peuvent déterminer la représentation superbe-élastique efficace de l'alliage. Bien que tout le contenu principal de Ni de l'ordre de 54.5~57.0mass% se conforme Spéc. standard d'ASTM F2063-12, son A_f est très sensible à la composition chimique, évaluation détaillée de composition de Nitinol est d'importance cruciale. C'est pourquoi nous employons code matériel détaillé et vérifié pour identifier l'alliage.

Tableau 5

Code de fil	A	B	C	D	E	F	G	H
℃ de la températurede l'Active Af	70+/-10	30+/-10	25+/-5	17+/-7	10+/-10	5+/-10	-20+/-10	-30+/-15

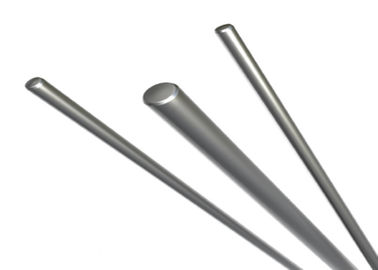

BARRE MOULUE DE NITINOL CENTERLESS

Avec le fil de Nitinol, la barre de Nitinol de catégorie médicale également disponible avec des diamètres s'étendent de 2.0mm à 5.0mm avec l'option d'un oxyde de formation naturel ou une terre centerless et une surface polie.

PROPRIÉTÉS MÉCANIQUES TYPIQUES DE LA BARRE MOULUE

Condition : Élastique superbe

Tableau 6

Type matériel	UTS (LIVRE PAR POUCE CARRÉ)	Élongation (%)	Plateau de chargement (livre par pouce carré)	Déchargeant le plateau (livre par pouce carré)	Af actif (°C)
Niti A	130 000	plus de 12 %	65 000	15 000	au-dessous de 18
Notes	1. L'ensemble de constante est maximum de 1% après tendu à 6 % 2. Tout l'essai mécanique conduit à la température ambiante (22°C ± 2°C)

APPLICATIONS PRINCIPALES

Orthopédique

Orthodontique

SPÉCIFICATIONS STANDARD

Composition chimique standard d'ASTM F2063-12 d'un alliage de mémoire de forme travaillé de nitinol utilisé dans les dispositifs médicaux et des implants chirurgicaux

Gigaoctet 24627 de composition chimique standard d'un alliage de mémoire de forme travaillé de nitinol utilisé dans les dispositifs médicaux et des implants chirurgicaux

Spécifications standard d'ASTM F2633-13 pour le montage sans couture d'alliage de mémoire de forme de nitinol pour les dispositifs médicaux et les implants chirurgicaux

Terminologie standard d'ASTM F2005-05 pour des alliages de mémoire de forme de nitinol

Méthode standard d'essai d'ASTM F2004-05 A pour la température de transition de l'alliage de Nitinol par analyse thermique

Méthode de tension d'essai d'ASTM F2516-14 pour les matériaux hyperelastic de nitinol

ASTM F2082-15 la méthode standard d'essai pour la température de transition de phase de l'alliage de mémoire de nitinolshape par le recourbement et la restauration libre.

AVANTAGE

Toutes les matières premières entrantes de Nitinol sont soumises à l'inspection de tiers pour s'assurer qu'elles répondent à des caractéristiques de propriété industrielle pour la chimie, la température de transformation, la homogénéité matérielle, et la microstructure. Pour favoriser une qualité extérieure particulièrement douce et uniforme de finition, tout le fil et produits de tube utilisent une haute précision simple et ou le dessin multi-cristallin de diamant meurent technologie. Après le traitement thermique superbe-élastique correct, les matériaux de nickel-titane de catégorie médicale peuvent subir la tension jusqu'à de 8% sans recourbement permanent à la température humaine.

TERME D'AFFAIRES

Quantité d'ordre minimum	Négociable
Prix	Négociable
Détails d'emballage	L'eau empêchent, transport navigable, boîte en bois de non-fumigation
Marque	Selon l'ordre
Délai de livraison	60-90 jours
Conditions de paiement	T/T, L/C à vue, D/P
Capacité d'approvisionnement	20 tonnes métriques par mois

NOTE :

Plus d'informations disponibles de notre site Web officiel http://www.cmmetal.cn
